制藥廠-有毒氣體濃度檢測系統案例

一、概述

        大型制藥廠的廠房、實驗室、倉庫存在甲醇（CH3OH）、乙醇（C2H6O）、TVOC（總揮發性有機物）等氣體的可能性。甲醇（CH3OH）對人體有低毒，對中樞神經系統有麻醉作用；對視神經和視網膜有特殊選擇作用，引起病變；可致代謝性酸中毒。乙醇是低毒性，易揮發，是中樞神經系統抑制劑，長期接觸高濃度本品可引起鼻、眼、粘膜刺激癥狀，以及頭痛、頭暈、疲乏、易激動、震顫、惡心等，皮膚長期接觸可引起干燥、脫屑、皸裂和皮炎。TVOC（總揮發性有機物）能引起機體免疫水平失調，影響中樞神經系統功能，出現頭暈、頭痛、嗜睡、無力、胸悶等自覺癥狀；還可能影響消化系統，出現食欲不振、惡心等，嚴重時可損傷肝臟和造血系統，出現變態反應等。

        根據國標：《工作場所有害因素職業接觸限值》中的相關規定，甲醇： PC-TWA：25mg/m3（17.5ppm），PC-STEL：50mg/m3（35ppm）；乙醇： PC-TWA 1900mg/m3（911ppm）， PC-STEL 2400mg/m3（1151ppm）； TVOC： PC-TWA 0.60mg/m3，PC-STEL 無；PC-TWA:以時間為權數規定的 8h 工作日、40h 工作周的平均容許接觸濃度。大型制藥安裝了有毒氣體檢測系統，來監測廠房、實驗室、倉庫的有毒氣體濃度。

二、制藥廠有毒氣體檢測系統示意圖

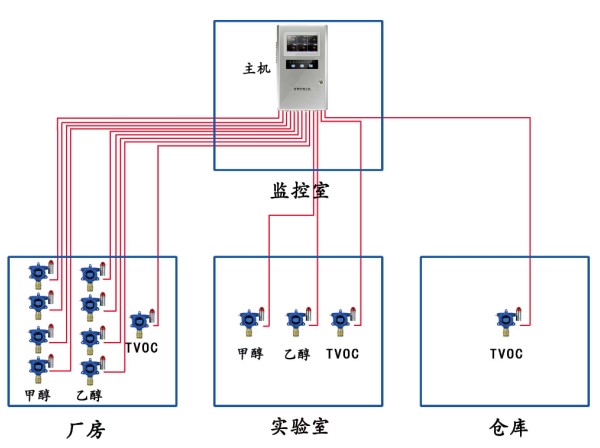

系統圖1:（主機與探頭之間通訊方式：4-20MA）

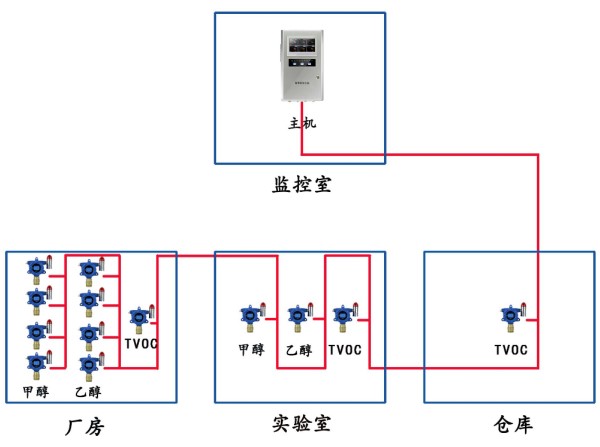

系統圖2:（主機與探頭之間通訊方式：RS-485）

三、系統設備介紹

1、甲醇檢測儀： 型號：NFS--DCH3OH-3-H，能夠?qū)崟r(shí)檢測廠房?jī)?nèi)甲醇的濃度，并且可以將數據上傳到控制器集中顯示。并帶顯示和現場聲光報警；

2、乙醇檢測儀：型號：NFS--D C2H6O-3-H，能夠?qū)崟r(shí)檢測廠房?jī)?nèi)乙醇的濃度，并且可以將數據上傳到控制器集中顯示。并帶顯示和現場聲光報警；

3、TVOC檢測儀：型號：NFS--D TVOC-3-H，能夠?qū)崟r(shí)檢測廠房?jī)?nèi)TVOC的濃度，并且可以將數據上傳到控制器集中顯示。并帶顯示和現場聲光報警；

4、報警控制主機：型號：NFS--Z-16-H，報警控制主機用來集中顯示各監測點的有毒氣體濃度值。同時控制器與排風系統關聯，當有毒氣體濃度值超過預設報警值時能夠自動報警或控制啟動排風系統。報警控制主機一般安裝在值班室中，與氣體檢測儀采用四芯線RS485協議或者4-20MA連接，報警主機內部要有繼電器報警開關量輸出用于控制排風系統。

四、安裝注意事項

        甲醇，乙醇，TVOC都比空氣重，安裝高度建議距地面0.3-0.6m左右為宜，信號傳輸方式有4-20ma/RS485兩種，一種是考慮到布線簡易度和成本，建議選擇RS485信號，線纜規格為RVVP 4×1.0 mm2。另一種是考慮探頭分布很分散，建議現在4-20MA信號，線纜規格為RVVP 3×1.0 mm2。
